直梯實訓室位于綜合教學樓和電子樓之間，建于2016年，總投資50余萬元。有實訓設備直梯1部，可滿足智能樓宇專業電梯方向的學生實訓使用。在本實訓室可以開展直梯維修、保養等電梯項目的教學，是河南省“電梯維修保養”賽項選拔賽的比賽場地。
一、直梯實訓室簡介
? ? ? ?直梯實訓室位于綜合教學樓和電子樓之間，建于2016年，總投資50余萬元。有實訓設備直梯1部，可滿足智能樓宇專業電梯方向的學生實訓使用。在本實訓室可以開展直梯維修、保養等電梯項目的教學，是河南省“電梯維修保養”賽項選拔賽的比賽場地。
二、設備配置
?????? （一）主要技術參數
?????? 1.工作電源：三相五線 AC380V /220V ±7.5% 50Hz
?????? 2.裝置尺寸：5000×3900×7800（長×寬×高）
?????? 3.廳門凈尺寸：800×1000 mm
?????? 4.提升高度：1800 mm
?????? 5.額定速度：0.2m/s
?????? 6.最大功率消耗≤1.6KW

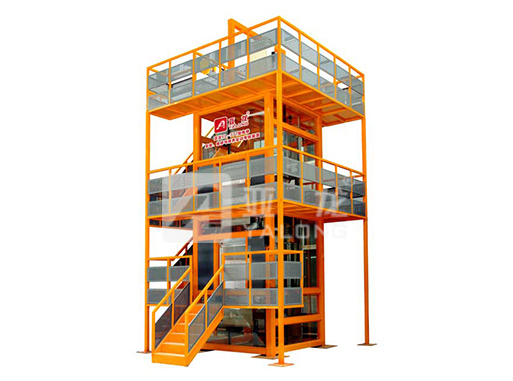

（二）設備結構與特點
?????? 本設備全部采用真實電梯的機構及部件制成，主要由曳引系統、導向系統、轎廂系統、門系統、重量平衡系統、電力拖動系統、電氣控制系統及安全保護系統等構成：
?????? 1.曳引系統：主要由曳引機、曳引鋼絲繩、導向輪、反繩輪等組成；曳引機由永磁同步電動機、制動器等組成，為電梯的運行提供動力。曳引鋼絲繩連接轎廂和對重，驅動轎廂升降。
?????? 2.導向系統：主要由導軌、導靴、導軌支架等組成；導靴安裝在轎廂和對重架上，與導軌配合，強制轎廂和導軌運動于導軌上；導軌架主要起支撐導軌的作用。
?????? 3.轎廂系統：由轎廂架與轎廂體（轎壁、轎頂、轎底及操縱箱等）構成；采用中分式開門。
?????? 4.門系統：由轎廂門、層門、開門機、門鎖裝置等組成。
?????? 5.重量平衡系統：由對重和對重塊裝置等組成。
?????? 6.電力拖動系統：由供電系統、曳引電動機、速度反饋裝置、調速裝置等組成；主要提供動力，實現電梯調速控制。
?????? 7.電氣控制系統：由操縱裝置、位置顯示裝置、控制柜、平層裝置、旋轉編碼器等組成；采用集選變頻控制方式。
?????? 8.安全保護系統：主要由限速器、安全鉗、緩沖器、端站保護裝置等組成；具有接地保護、過流、過載、漏電保護及防墜落等保護功能，符合國家相關的標準。
三、主要功能
?????? 本實訓室主要開展以下實訓內容：
???????1、直梯乘坐與安全，直梯的結構與原理；
?????? 2、直梯的維修，直梯的保養；
四、取得的成績
本實訓室自建成以來多次取得該項目技能競賽獎牌，具體如下：
??????
?????? 2016年獲得國賽三等獎；2018年獲得國賽一等獎；2019年獲得國賽二等獎。
